Модульные дозаторы Direct Filling для жидких и пастообразных продуктов

Модульные дозаторы выпускаются в двух модификациях, отличающихся количеством каналов выдачи дозы.

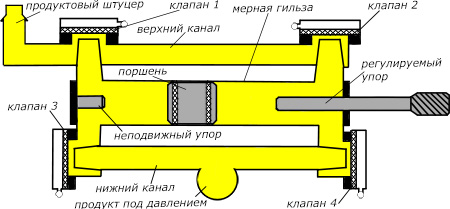

Схема одноканального модуля дозатора Direct Filling.

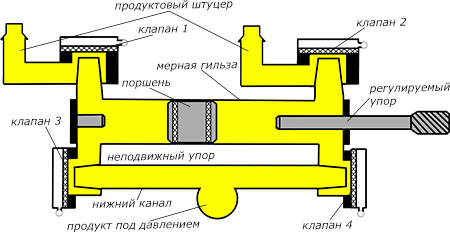

Схема двухканального модуля дозатора Direct Filling.

Принцип работы:

В исходном положении все клапаны модуля закрыты, надежно перекрывая продуктовый тракт. При поступлении команды на дозирование открываются только два клапана, расположенные по диагонали модуля, например, клапаны 2 и 3. Тогда продукт, находящийся под давлением, будет поступать через нижний канал и клапан 3 в мерную гильзу. Поршень начнет перемещаться вправо, выдавливая дозу продукта, находящуюся в правой части мерной гильзы, в верхний канал дозатора через клапан 2. Дозирование закончится при достижении поршнем регулируемого упора. После этого клапаны закрываются, и дозатор опять перекрывает продуктовый тракт.

На следующем цикле дозирования открывается другая пара клапанов (клапаны 1 и 4). При этом продукт из нижнего канала поступает уже в правую часть мерной гильзы, и поршень будет перемещаться влево, выдавливая продукт в тот же выходной канал через клапан 1. При достижении поршнем неподвижного упора дозирование закончится, клапаны перекрываются, и дозатор приходит в исходное положение.

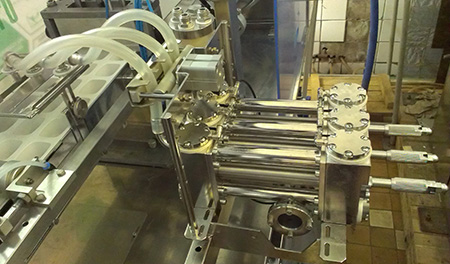

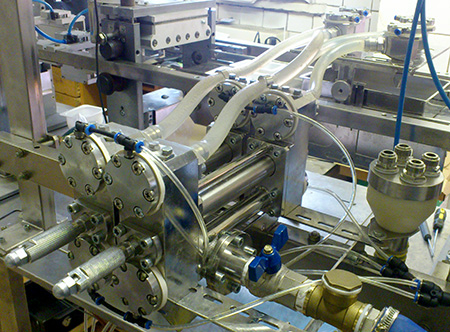

Трехмодульный одноканальный дозатор Direct Filling.

В зависимости от диаметра и длины мерной гильзы достигается различный диапазон выдаваемых доз продукта. Дозаторы выпускаются в шести стандартных исполнениях, также возможно производство дозаторов по спецтребованиям.

Плавная регулировка дозы осуществляется вручную вращением регулятора дозы.

При необходимости одновременной выдачи нескольких доз устанавливается соответствующее количество модулей дозатора.

Время выдачи дозы продукта по одному каналу зависит от вязкости и составляет от 1,5 до 3 сек.
